怎么做PPT之繪制燈泡圖標？
PPT制作技巧：怎么做PPT之繪制燈泡圖標？

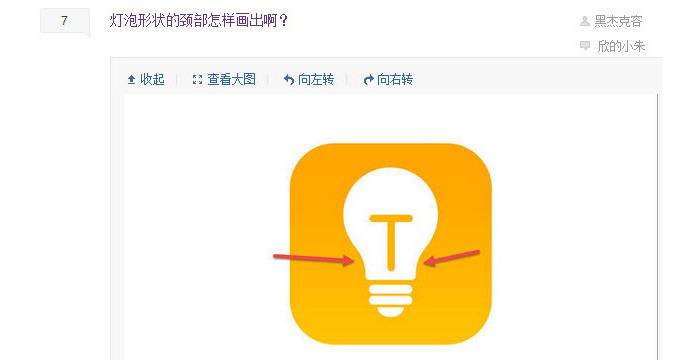

有位Office小伙伴留言，問如何繪制一個燈泡圖標，目標效果如下：
這個問題的難點在于如何繪制處上圖箭頭所指的部分。如果學過機械制圖，估計不是什么很困難的事情，但如果沒有學過估計有點困難。今天牛閃閃勇敢的嘗試一把，看看能不能幫助這位小伙伴解決問題。
場景：適合財務、人事、行政、銷售等需要用PPT進行圖標設計的辦公人士。
問題：如何在Excel中快速創建文件的超級鏈接？如何在PPT中繪制一個燈泡圖標？
解答：利用PPT的拆分組合功能搞定。

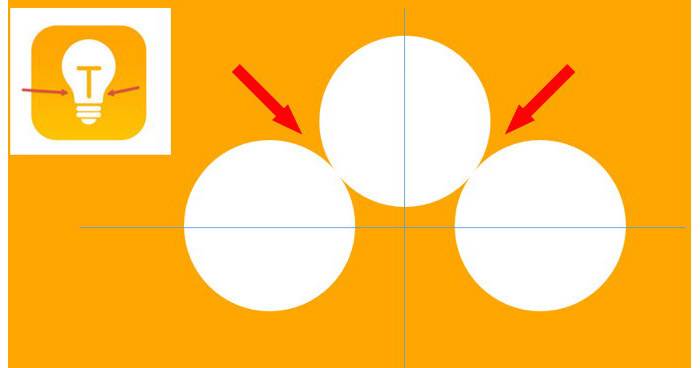

具體方法如下：在PPT按住shift鍵繪制一個正圓，然后復制這個正圓兩次，并將如下圖，緊貼在一起。注意下圖藍色參考線正好穿過三個圓的直徑。（注意下圖箭頭處）

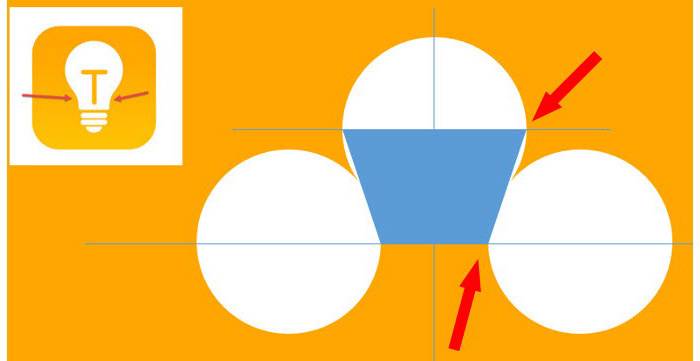

接下來這步非常重要，在三個圓的中間插入一個倒梯形。梯形的長邊在中間那個圓直徑處。（下圖箭頭處）

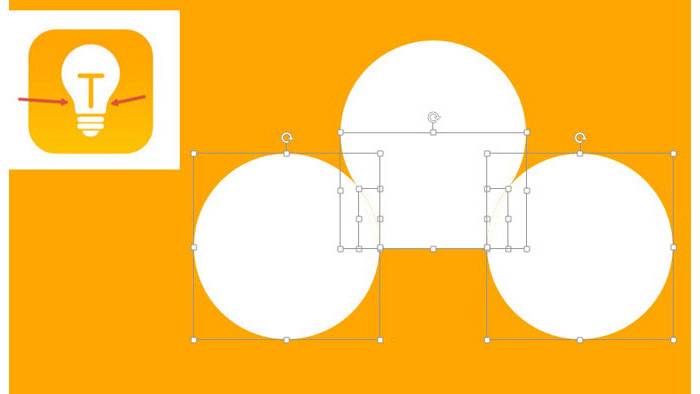

如果查看透視版本，大家注意下圖箭頭所指的位置。正好與兩個圓相切。

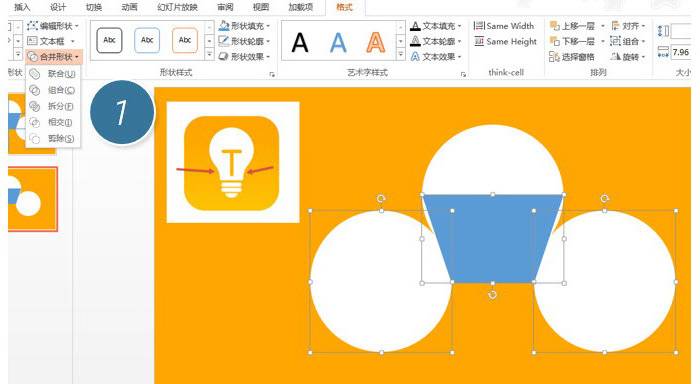

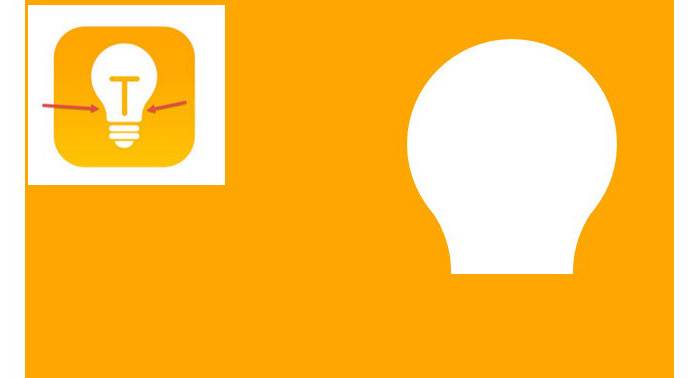

選中下圖中兩個圓和倒梯形，然后在合并形狀中選擇“拆分”按鈕。

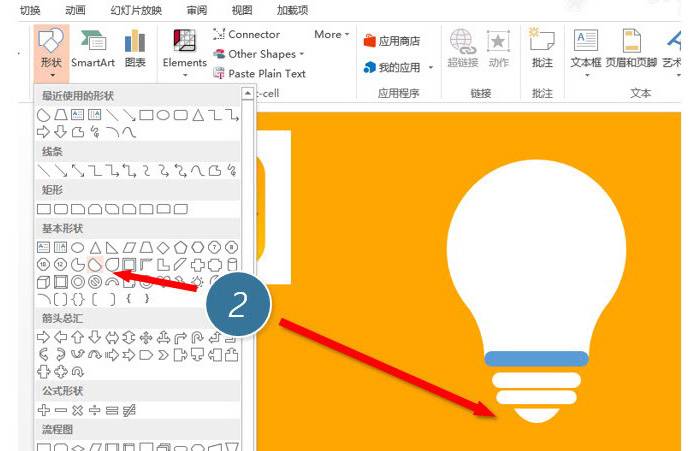

接下來把剩余的細節調整好，比如燈泡底部的圓角部分，其實是用圓角矩形完成，效果如下。尤其是底部的小半圓是由弧形圖形來解決。下圖2 處。
用方向箭頭微調圖形之間的距離后，中間加入T形燈芯后搞定。
總結：PPT設計學無止境，PPT2013的拆分強大是其他PPT版本無法媲美的，所以強烈推薦升級到新版本。
該技巧PPT2013版本及以上有效。
