所有線管及導線（網線、電源線）鋪設完畢后，使用網絡測線儀、萬用表測試線路中是否存在斷點或者信號強度的衰減。一般情況下測試電源供電線路時，能達到設備正常工作時的電壓值：DC 12V±10%范圍內即可。

選擇適配器電流大小時，要根據搭載設備的最大工作電流。

如果有直接標注的，可以按照設備說明書中要求的電流測試；

如果設備說明書中只標注了設備工作時的功率，可根據公式換算出設備工作的電流：

I（電流）= P（功率）/U（電壓）

Tips

攝像機在切換（白天/黑夜）模式時，瞬間的最大功率會比設備正常工作時的功率要大，這時在換算工作電流時需要按照設備標注的最大功率計算。

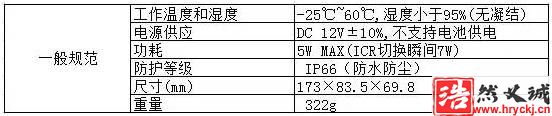

如下表所示為螢石C3C參數規范表，此時電流為：

I= 7（ICR切換瞬間功耗）/12（電壓）≈0.58(A)。

網絡水晶頭標準制作線序分T56BA和T568B：

標準A接法:

白綠  綠   橙白  藍  白藍  橙    白棕   棕

標準B接法:

 白橙  橙  白綠  藍  白藍   綠   白棕   棕

其中T568B較為常用。

測試網絡信號時，使用網線測線儀將網線的兩頭水晶頭分別插入到遠程測試端和主測試端，再打開測線儀電源。

判斷方法如下

A：直通線的測試

測試直通線時，主測試儀的指示燈應該從1到8逐個順序閃亮，而遠程測試端的指示燈也應該從1到8逐個順序閃亮。如果是這種現象，說明直通線的連通性沒問題，否則就得重做。

B：交錯線的測試

測試交錯連線時，主測試儀的指示燈應該從1到8逐個順序閃亮，而遠程測試端的指示燈應該是按著3、6、1、4、5、2、7、8的順序逐個閃亮。如果是這樣，說明交錯連線連通性沒問題，否則就得重做。

有時線路測試連通正常，連接攝像機后卻出現設備無法注冊或者不在線，這時最好的測試網絡方法就是用筆記本電腦連接網絡，測試網絡的丟包率和延時率。

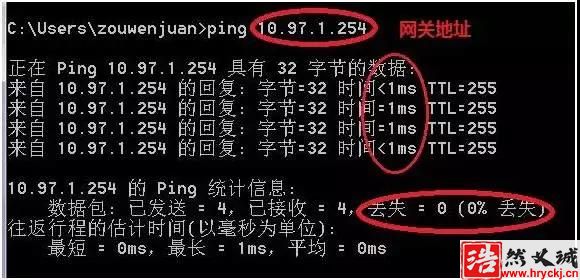

本地網絡測試時可以使用計算機的ping命令直接去ping本地網絡的網關地址。

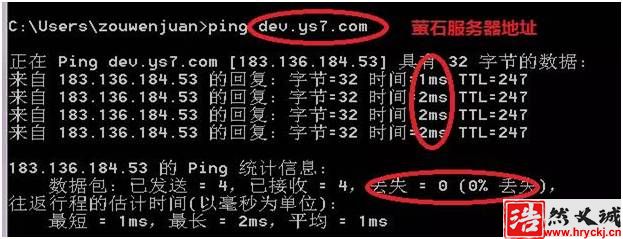

遠程網絡測試時可以ping螢石服務器地址：dev.ys7.com。

網絡正常情況下ping值返回的時間值在100ms以下，丟包率一般不超過1%，如果超出，就需要重新檢查布線線路或者網線水晶頭的制作質量了。
