設備清單：16臺監控攝像機，1臺視頻分配器（16分32），1臺硬盤錄像機（16路）1塊硬盤（2TB的即可）3臺畫面分割器，4臺顯示器。具體的連接情況參考下圖：

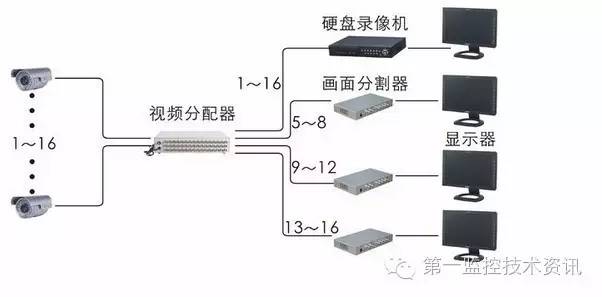

臨時給你做的一個簡圖，如圖所示，16個攝像機都能在硬盤錄像機上錄像，硬盤錄像機的顯示器只需顯示1～4畫面，其余的攝像機畫面，在其它3個畫面分割器上輸出顯示即可。





如果你不是一定都用上這些設備清單的話，實現你說的功能可以繼續往下看，有如下三種方法：



1、如果你是16個攝像頭，1臺16路硬盤錄像機，那你只需要配一臺顯示器既可，錄像機本身自帶畫面分割功能，這臺顯示器可顯示 1、4、9、16這幾種規格的畫面。



2、如果你是16個攝像頭，一定要配4臺顯示器的話，最簡單的配置是配4臺4路的錄像機，每臺錄像機接4個攝像頭，配一臺顯示器可顯示4畫面。



3、如果你是16個攝像頭，1臺16路錄像機，4臺顯示器，一定要你這個配置每個顯示器顯示4畫面。那就還需要配一臺16分32的視頻分配器，3臺4畫面分割器。

連接方法是：16個攝像頭先進視頻分配器，圖像出來的一分為二，其中16路輸出給錄像機，錄像機配一臺顯示器；另外16路中的12路輸出給3臺畫面分割器，每臺畫面分割器配一臺顯示器顯示4畫面。



很明顯，第三種的配置太過勉強，而且繁瑣，只是單純?yōu)榱税堰@4臺顯示器利用起來。
